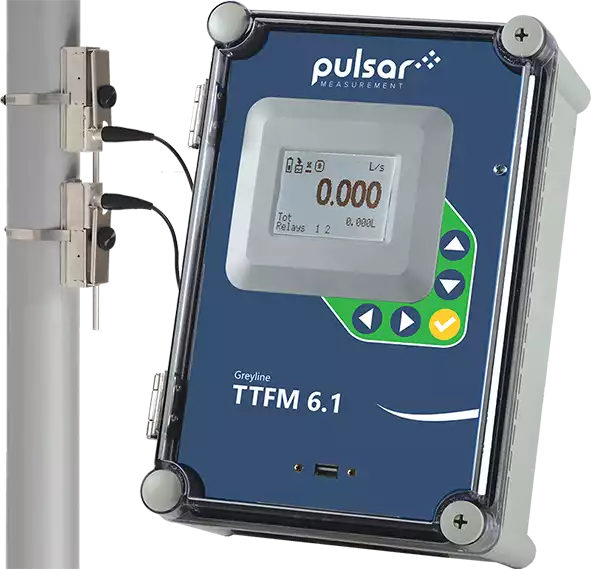

Ultrasonik Debimetre TTFM 6.1

• DN15…DN1200 Borular için
• 5 Tuşla kolay konfigürasyon
• 4-20mA/0-5V, Akış oransal programlanabilir Röle, çıkışları
• 26 Milyon nokta Data Logger
• Arka aydınlatmalı LCD gösterge
• Şifre korumalı
• Opsiyonel Modbus® RTU veya HART

Ultrasonik Debimetre TTFM 6.1

Tam dolu borulardaki içme suyu, ham su, atık su, soğutma suyu, deiyonize veya ters ozmoz suyu, yağlar ve kimyasallar gibi nispeten temiz, havalandırılmamış sıvıların debisini yüksek doğrulukta ölçer.

Ultrasonik transdüserler, akışı durdurmadan bir borunun dışına monte edilir. Debi, geniş, arkadan aydınlatmalı ekranda toplam Akış, sinyal gücü, röle durumu ve diğer tanı değerleriyle birlikte görüntülenir. Dahili kontrol röleleri akış alarmları veya toplayıcı olarak kullanılır.

İzole edilmiş 4-20mA çıkışı PLC’lere veya kontrol cihazlarına bağlayın. 128 MB veri kaydedici standarttır ve 26 milyon veri noktası kapasitelidir. Otomasyon sistemlerine bağlantı için opsiyonel RS-485 üzerinden MODBUS RTU mevcuttur. TTFM 6.1, geniş aralıkta boru çapları ve malzemelerden mamül borularda çalışır  örnek olarak karbon çeliği, paslanmaz çelik, sünek demir, beton astarlı sünek demir, dökme demir, PVC, PVDF, fiberglas, bakır, pirinç, alüminyum  ve  yapıştırma iç kaplamalı olarak epoksi dahil bağlı astarlı borular, kauçuk ve Teflon sayılabilir.

TTFM 6.1 Transit Zamanlı Akış Ölçer, bir dönüştürücüden diğerine iletilen ultrasonik ses darbelerinin “geçiş süresi” veya “uçuş süresi” ölçülerek çalışır. Montaj konfigürasyonuna bağlı olarak, sinyal boruyu bir, iki veya dört kez geçebilir.  Akışı ölçmek için geçiş süresi, akış yukarı ve  Akış aşağı doğru giden ultrasonik sinyaller arasında karşılaştırılır.

TTFM 6.1 Standart Özellikler:

      • Bir çift SE16B ultrasonik kelepçeli  transdüser – 2 ”… 48” (50 mm…. 1200 mm) borular için
      • Opsiyonel: bir çift SE16A ultrasonik kelepçeli transdüser – 0,5 … 4 ″ (13 mm … 100 mm) borular için
      • Sensör kabloları – BNC konnektörlü 7.6 m triaksiyal çift
      • Akış  aralığı: ± 0,07 ila 40 ft/sn (± 0,02 ila 12 m/sn)
      • Montaj – paslanmaz çelik transduser montaj braketleri ve kelepçeleri, hizalama çubuğu ve silikon akustik bağlayıcı
      • Muhafaza – su geçirmez, NEMA4X (IP66) polyester ve polikarbonat
      • Ekran – beyaz, arkadan aydınlatmalı matris
      • Toplayıcı – 14 dijit
      • Programlma – dahili 5 tuş
      • Çıkış – izoleli 4-20mA (1000 ohm)
      • 2 kontrol rölesi – 5 amper, SPDT – akış orantılı puls  çıkışı ve / veya akış alarmı için programlanabilir
      • Güç girişi – 100-240VAC 50 / 60Hz, maksimum 10VA (İsteğe bağlı: 9-36VDC, maksimum 10 Watt)
      • Veri Kaydedici – 128 MB depolama kapasitesi, 26 milyon veri noktası, Greyline Logger Yazılımı için .csv veya .lg2 olarak biçimlendirilebilir
      • Elektrik dalgalanma koruması ve RFI filtreleri – AC, sensör, 4-20mA
      • Plug-and-play opsiyonları MODBUS RTU çıkışı ve ekstra röle çıkışları

Uygulama Alanları:

  • Su & Atıksu
  • İçme Suyu
  • Nehir Suyu
  • Soğutma Suyu
  • Demineralize Su
  • Ham Petrol
  • Madeni Yağ
  • Hidroelektrik, Yangın Söndürme İstasyonları
  • Yiyecek, İçecek Endüstrisi
  • Akış Dengeleme
  • Glikol Çözeltisi
  • Hidrolik Yağ
  • Mazot & Fuel Oil
  • Kimyasallar
  • Petrokimyasallar
  • Isıtma ve Soğutma Sistemleri
  • Yangın söndürme sistemleri

Arıtılmış Su
Ham Su
Soğutma Suyu
Kimyasallar
Hidrolik Yağ
Düşük İletkenlikli Su
Su/Glikol Çözeltileri
Mazot ve Fuel oil

Sayaç, müdahaleci olmayan akış ölçümü, yön göstergesi, hacim toplamı ve Debinin tam dolu boruda ölçülmesini ve iletilmesini sağlar.

A. PERFORMANS ÖZELLİKLERİ

Ultrasonik akış ölçer, hangisi daha büyükse, okumanın ±%1'i veya ±0.015 ft/sn (±0.0046 m/sn) doğruluğuna sahip olacaktır.
Tekrarlanabilirlik ve doğrusallık ise ±%0,25 tir.

±% 0,07 ila 40 ft / sn (± 0,02 ila 12 m / sn) akış hızlarında % 2'den az katı veya gaz kabarcığı olan tam borulardaki nispeten temiz sıvılarda  çalışır.

Karbon çeliği, paslanmaz çelik, duktil demir, beton kaplı duktil demir, dökme demir, PVC, PVDF, fiberglas, galvanizli çelik, bakır, pirinç ve epoksi, kauçuk gibi ultrasonik sesi ileten metal veya plastik malzemeden ve epoksi kauçuk teflon yapıştırma iç kaplamalı borularda  çalışır

Ultrasonik Debimetre, sipariş sırasında boru malzemesi, boru çapı, et kalınlığı, sıvı tipi, sıvı sıcaklığı ve maksimum debi gibi bilgiler verildiğinde uygulama için optimize edilir ve önceden programlanır.

B. DÖNÜŞTÜRÜCÜLER (AKIŞ SENSÖRLERİ)

Debi metre, bir  çift verici / alıcı, kelepçeli transdüserlere sahiptir.

Transduserler, -40 ° C ila 150 ° C arasındaki sıcaklıklarda sürekli olarak çalışır.

Transduser çifti, iç çapı 2 "ila 48" (50 mm ila 1200 mm) arasında değişen borulara monte edilecek şekilde tasarlanmıştır.

Elektronik ünite ile transduserler arasındaki bağlantı için BNC konnektörlü   7,6 m uzunluğunda üç eksenli kablolara sahiptir.

Üreticinin önerdiği akustik bağlayıcı ve  boru kelepçeli paslanmaz çelik montaj donanımı içerir.

10 psi'ye (0.75 bar) kadar ıslak veya suya batmış koşullarda dönüştürücülerin çalışması için BNC sızdırmazlık ceketlerini içerecektir.

Dönüştürücüler, Sınıf I, Bölüm 2, Grup A, B, C & D konumları için teşvik edici olmayan olarak derecelendirilecektir.

C. ELEKTRONİK

Elektronik ünite, sızdırmaz bir kırılmaya karşı korumalı pencereye sahip, su geçirmez ve toz geçirmez NEMA4X (IP 66) polyester ve polikarbonat muhafaza içine yerleştirilmiş olup, duvara montaj için uygundur.

Debimetre elektronikleri -20 ° C ila 60 ° C arasındaki -5 ° F ila 140 ° F arasındaki sıcaklıklarda çalışacak şekilde tasarlanmıştır. Transmitter devresi ve kalibrasyon frekansı standardı kristal kontrollüdür. Transmitter beslemesi, 10VA'dan daha az güç gerektiren 100-240VAC 50 / 60Hz.

Transmitter,  Menü kalibrasyon sisteminden görsel bilgi istemleri aracılığıyla operatör parametreleri seçebilen dahili bir 5-Tuşlu kalibrasyon sistemi içerir.Sistemler kalibrasyon kodları gerektirir.  harici kalibratörler  kabul edilmez.

İzoleli  4-20mA,  sıfır ve tam skala ofset özellikleri ile akış oransald akış oransal shall be flow proportional and isolated, with programmab olarak proramlanabilir. Maksimum yük direnci 1000 ohm dur. Yakındaki yıldırım düşmeleri için  yüksek voltaj korumalıdır.

Elektronik, elektriksel paraziti filtrelemek için gürültü bastırma devresini içerir.

Elektronik, kullanıcı tarafından seçilen mühendislik birimlerinde debiyi, kalibrasyon birimlerini, röle durumlarını, sinyal gücünü, ölçülen ses hızını ve 14 basamaklı toplayıcıyı gösteren beyaz, arkadan aydınlatmalı bir matris LCD ekrana sahiptir.

Elektronik, 5 amper SPDT 2 kontrol rölesine sahiptir. Röleler, akış orantılı puls çıkışı için veya ayrı AÇIK / KAPALI ayar noktalarına sahip debi alarmları olarak programlanabilir.

Elektronik, ileri ve geri akışı gösterir ve toplar.

Elektronik, 128 MB'a kadar veri depolayabilen yerleşik bir veri kaydediciye sahip olmalıdır. Veriler, sayacın ön panelindeki A tipi USB bağlantı noktası üzerinden flash sürücüye indirilebilir.

Elektronik, modülerdir ve takılabilir devre kartları ile sahada değiştirilebilir. Cihaz, sahada montaj seçenekleri için yazılım menülerini otomatik olarak algılamalı ve yüklemelidir.

D. GEREKLİ ÖZELLİKLERE EKLEME OPSİYONEL ÖZELLİKLERİ:

Dönüştürücü çifti, iç çapı 0,5 ”ila 4” (15 mm ila 100 mm) arasında değişen borulara kurulmasına izin verir. BNC sızdırmazlık ceketlerini içerir.

Dönüştürücü çifti, iç çapı 0,5 ”ila 4” (15 mm ila 100 mm) arasında değişen borulara kurulmasına izin vermelidir. Dönüştürücü kablosu doğrudan dönüştürücüye bağlanmalı ve ıslak ortamlarda kuruluma izin verecek şekilde saklanmalıdır. IP67 koruma sınıfındadır.

Transdüser kabloları, BNC transdüser bağlantıları ile üç eksenli  15m veya 30 metre uzunluğunda olabilir.

Transduser kablosu, NEMA4X (IP 66) Bağlantı Kutusu ile 150 m'ye kadar uzatılabilir.

Elektronik, opsiyonel olarak RS-485 üzerinden MODBUS® RTU veya HART  çıkışı içerebilir. Modbus için veri noktaları, debi, akış toplamı, önceki günün ortalama akış hızı, önceki günün toplam hacmi, toplayıcı sıfırlaması, röle çıkış durumu, sinyal gücü, ölçülen ses hızı, çalışma süresi, transduser bağlantı durumu, kaydedici durumunu ve kullanılan kayıt yüzdesini içerir. HART, 7.0  versiyonudur ve DD  dosyaları EMERSON  475 HART Communicator ile uyumludur.

Dönüştürücüler Sınıf I, Bölüm 1, Grup C ve D için Kendinden Güvenli; Sınıf II, Grup E, F ve G; Sınıf III; Tip 4 tehlikeli yerler.

Elektronik, sıcaklığı -20 ° C'nin altındaki sıcaklıklarda, yoğuşma koruması için termostatik olarak kontrol edilen, AC ile çalışan bir muhafaza ısıtıcısına sahip olacaktır.

Elektronik, 10 Watt'tan daha az güç gerektiren 9-32VDC güç girişine sahip olacaktır.

Elektronik, 4 ilave ile  (toplam 6) kontrol rölesine, nominal 5 amper SPDT'ye sahip olabilir  ve debi alarmları veya debi toplayıcı puls olarak  programlanabilir.
