Ultrasonik Debimetre Kalorimetre TFM2100-NG
- Boru dışından kelepçeli sensörler ile temassız ölçüm
- DN15…DN6000 Borularda debi ölçümü
- 4-20 mA, Pulse, Röle çıkışları ve MODBUS haberleşme
- Pt-100 girişleri ile kalorimetre olarak kullanılabilir
Ultrasonik Debimetre / Kalorimetre TFM2100-NG
Kimyasallar, yağlar, su, Atık su gibi içinde hava kabarcıkları olmayan temiz sıvıların debisini ölçmek için ultrasonik sesi geçirebilen her tip boru dış yüzeyine monte edilir. Kelepçeli sensörlerin montajı akışı durdurmadan yapılır. Böylece hava basınç düşümü ve tıkanıklık oluşmaz, İşçilikten ve zamandan tasarruf sağlar.
Ölçüm sistemi borunun dışından akustik olarak çiftleşmiş bir çift ultrasonik sensörden oluşur. Sunucu unite bir microprocessore sahiptir, sensörlerden gönderilen ve alınan sinyalleri çözümler, bir arayüz ile kontrol ve proses sistemlerine sinyal gönderir.
Uygulama Alanları:
- Uygulama Alanları:
- Su & Atıksu
- İçme Suyu
- Nehir Suyu
- Soğutma Suyu
- Demineralize Su
- Ham Petrol
- Madeni Yağ
- Hidroelektrik, Yangın Söndürme İstasyonları
- Yiyecek, İçecek Endüstrisi
- Akış Dengeleme
- Glikol Çözeltisi
- Hidrolik Yağ
- Mazot & Fuel Oil
- Kimyasallar
- Petrokimyasallar
- Isıtma ve Soğutma Sistemleri
- Yangın söndürme sistemleri
Sensor Montaj Metotları: TFM2100-NG sensorleri dikey (Akış Yukarı) veya yatay borulara monte edilebilir. Boru tam dolu olmalıdır. V, Z,W montaj tiplerinden birisinin seçimi uygulamaya ve boru çapına bağlıdır. “V” tipi en yaygın olmakla birlikte “Z” montajı büyük çaplı borularda veya zayıf sinyal uygulamalarında “W” ise küçük çaplı borularda kullanılır.
- Atık Su ve İçme Suyu arıtma iyileştirme, çamurlu su ve proses suyu pompalama
- Yakıt ve kimya endüstrileri
- Hidro-elektrik, soğutma,yangın söndürme istasyonları
- Ayrıştırma endüstrileri
- Yiyecek, Kağıt ve Farmatik endüstrileri
- Otomobil Endüstrileri
- Akış dengeleme
- Merkezi sistemlerde ısı hesabında kullanılmak üzere debi ölçümü
Genel Özellikler
- Çalışma: Tam dolu borularda içinde %1 den daha az katı partikül ve gaz kabarcığı içeren temiz sıvılar için
- Konfigürasyon: Dahili tuş takımı ile

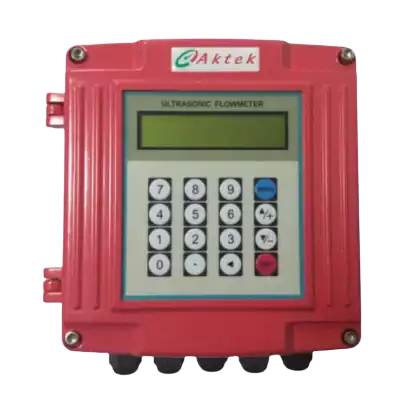

Transmitter
- Gösterge: LCD arka aydınlatmalı.(Toplam akış/Isı, Anlık Akış/Isı, Hız, Zaman)
- Hassasiyet: %± 1 den daha iyi, Lineerlik: %± 0.5, Kararlılık: % ± 0.2
- Besleme: 220 VAC ve 24 VDC
- Çıkış: 4-20 mA, Puls, Röle
- Haberleşme: RS485 üzerinden , MODBUS, M-BUS
- Çalışma Sıcaklığı: -20...50°C
- Koruma: IP 65
Sensorler
- Boru Çapı: DN 15...6000 mm çaplı borular için
- Boru Malzemeleri: Ultrasonik sesi iletebilen metal veya plastik malzemeden yapılmış her tür boru malzemeleri (karbon çelik, paslanmaz çelik, dökme demir, daktil demir, PVC, PVDF, fiberglas, bakır, pirinç, alüminyum...) ve iç kaplamalı borular (epoksi, kauçuk, teflon, asbest….)
- Çalışma Sıcaklığı: Standart Sensorler ; -30…+90°C (TL-1,TM-1,TS-2) Yüksek sıcaklık sensorleri ; -30…+160°C (HTM-1, HTS-1)
- Sensor Montaj Kiti: Paslanmaz çelik montaj kelepçeleri ve akustik bağlayıcı jel içerir.
- Sensor Kablosu: Standart 6 m
Opsiyonlar
- Datalogger (2GB SD kart ile)
- Kalorimetre kullanımı için Rezistans Termometre (Pt-100)
- İhtiyaca bağlı farklı kablo boyları
