Ultrasonik Seviye ve Akış Monitörü SLT 5.0
- Tanklarda Seviye Ölçümü
- Kanalizasyon ve Pompa İstasyonlarında Kullanım
- Açık kanallarda Debi Ölçümü
- 5-tuşla Basit Kalibrasyon
- İzoleli 4-20 mA Analog Çıkış
- Tanklarda Seviye Ölçümü
- Kanalizasyon ve Pompa İstasyonlarında Kullanım
- Açık kanallarda Debi Ölçümü
- 5-tuşla Basit Kalibrasyon
- İzoleli 4-20 mA Analog Çıkış
- Programlanabilir Kontrol Röleleri
Seviye Kullanımında SLT 5.0 kimyasallar, atık su, viskoz veya korosif sıvıların seviye kontrolü ve stok mevcudunun izlenmesi için kullanılır. Kontrol röleleri pompa kontrolü, pompa değişimi ve seviye alarmları için programlanabilir.
Debi Kullanımında Açık kanallarda savak veya bentteki atık su akışını gösterir, ölçümü iletir ve toplar. Basit şifre korumalı kalibrasyon sistemi, otomatik toplayıcısı ve akış oransal kontrol röleleri özelliklerindendir

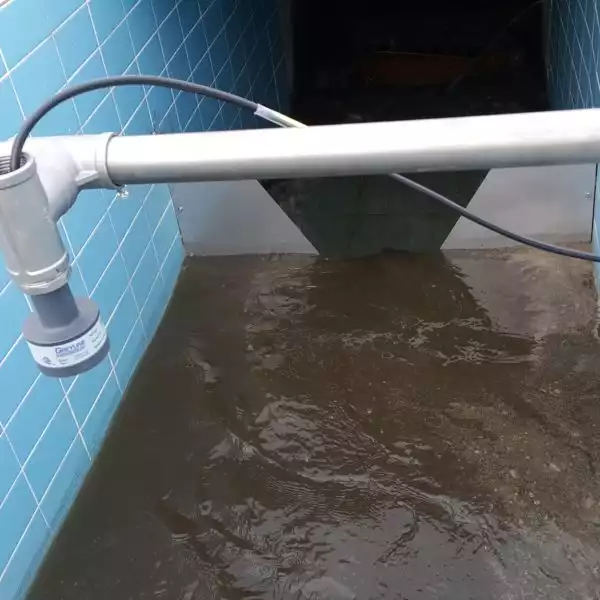

Bakım Gerektirmeyen Sensör SLT 5.0, ölçümü yapılacak olan malzemenin üstüne monte edilen temassız ultrasonik sensör içerir. Temas eden ve hareketli parçaları bulunmaz. Sensör, kazaren suya batmaya karşı sızdırmaz ve opsiyonel olarak kendinden güvenlikli bariyeri ile riskli sahada lokasyonlarda rahatlıkla kullanılır.
- Kimyasallar, atık su, viskoz veya korozif sıvıların seviye kontrolü
- Tanklarda stok mevcudunun izlenmesi
- Kanalizasyon ve pompa istasyonlarında kullanım
- Açık kanallarda (savak veya bentlerde) debi ölçüm
- Elektronik Kısım Muhafazası :Su ve toz geçirmez NEMA4X (IP 66) korumalı, şeffaf kırılmaz kapaklı polikarbonat malzemeden
- Hassasiyet :Ölçüm aralığının % ±0.25’i veya 2mm (0,08”) (hangisi büyükse) Kararlılık ve Lineerlik: ±0.1%
- Gösterge : Beyaz, arkadan aydınlatmalı matris – Debiyi, Toplayıcıyı, Röle durumunu, İşletme modunu ve Kalibrasyon menüsünü gösterir.
- İşletme Modları :Seviye, Mesafe veya Açık Kanal Akışı
- Programlama :İngilizce, Fransızca ve İspanyol dil seçimiyle 5-tuşla kalibratör
- Güç Girişi :100-240VAC 50-60Hz (Opsiyonlara bakın), maksimum 3.5 Wat (standart özelliklerle)
- Güç Çıkışı :İzoleli 4-20mA, maksimum 1000 ohm , programlanabilir düzeltme
- Kontrol Röleleri :2 adet kuru kontak Röle, 5 amp SPDT ‘C’ form, seviye alarmı, pompa kontrolü, pompa değişimi, failsafe /eko –kaybı, hava sıcaklığı alarmı olarak programlanabilir
- Elektriksel Dalgalanma Koruması :Sensör, 4-20mA ve AC güç girişi
- İşletim Sıcaklığı (elektronik devre) :-20o C … 60o C (-5o , 140o F)
- Yaklaşık Nakliye Ağırlığı :4.5kg (10 lbs.)
Sensör Özellikleri
- Maksimum Ölçüm Aralığı : Standart PZ32T sensörle (daha uzun mesafe aralıkları için opsiyonel sensörler) 10m (32 ft)
- Ölü Bant Mesafesi :Programlanabilir, minimum 305mm (12 inç.)
- Yayılım Açısı :8°, Her 3m (10 ft) derinlik için sensörü tankın yan duvarından 300mm (1 ft.) uzağına monte edin
- Çalışma Frekansı :42 KHz
- Malzemeler :PVC ve Teflon
- Çalışma Sıcaklığı :-40°, +65°C (-40o , 150o F) (Otomatik sıcaklık kompensasyonu ile)
- Çalışma Basıncı :Maksimum 1.35 bar (20 psi)
- Sensör Kablosu :7.6 m (25 ft) standart uzunlukta RG62AU koaksiyel (Opsiyonlara Bakınız)
Opsiyonlar
- Sensörler :Uzun mesafeli modeller / komple Teflon / Kendinden güvenlik (intrinsically safe) / Flanş bağlantılı
- Sensör Kablosu :Sensör kablosu yekpare 15 m (50 ft), 30 m (100 ft) RG62AU koaksiyel, veya bağlantı kutusuyla 150m. (500 ft) ‘ye kadar
- Kendinden Güvenlikli Bariyer :Sensör montajı için tehlikeli bölgelerde (Class I,II,III, Div. I,II, Groups C,D,E,F,G)
- Besleme :9 – 32 VDC
- Kontrol Röleleri :4 ilave (toplamda 6), 5 amp SPDT
- Muhafaza Isıtıcısı :Termostatik kontrollü, 0°C (32o F) altındaki sıcaklıklar için tavsiye edilir
- Data Logger :Flaş belleğe USB bağlantılı, 2 milyon veri kapasiteli (Windows yazılımıyla birlikte)
- Sensör Montaj Standı :Açık Kanalda Akış uygulamaları için
