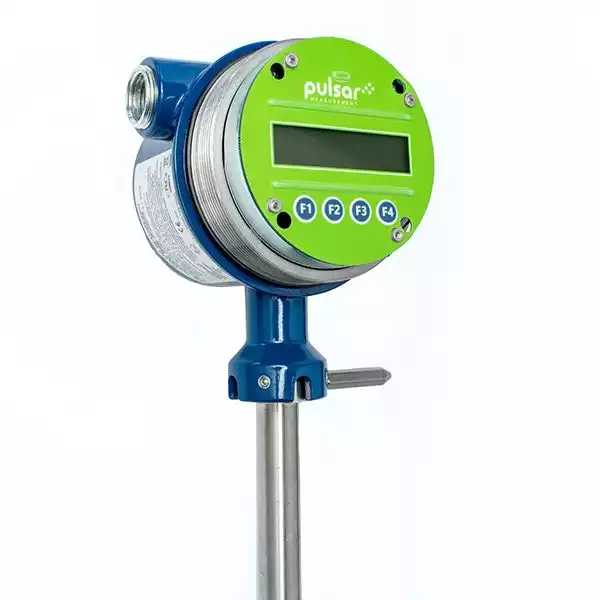

Termal Kütlesel Debimetre MDOT

  • Termal kütle teknolojisi
  • 1000:1'e kadar kısma, tipik 100:1
  • MDot™ GasSelect gaz bileşimi seçici
  • MDot™ Cal yerinde, operatör tarafından başlatılan kalibrasyon doğrulaması
  • Entegre arkadan aydınlatmalı LCD ekran
  • Akış veya sıcaklık için 4-20mA
  • RS485 veya HART üzerinden isteğe bağlı Modbus RTU

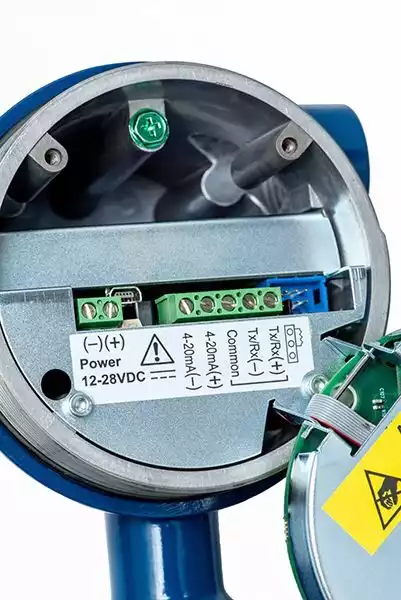

  • Entegre USB bağlantı noktası
  • Ücretsiz MDot-View yazılım

Termal Kütlesel Debimetre MDOT:

MDot™, su ve atık su için özel olarak tasarlanmış teknik olarak en gelişmiş gaz debimetrelerinden biridir. Gazların ısıyı emmesi yasasına göre çalışır. Havalandırma, yakma ve kojenerasyonun çok önemli roller oynadığı su ve atık su endüstrisinin talepleri için özel olarak geliştirilmiştir.

Hava, metan (doğal gaz) ve metan/CO2 karışımlarını (çürütücü ve biyogaz) başarıyla ölçmek için Pulsar MDot™’u kullanın. Biri gaz sıcaklığını algılayan ve ikincisi gaz sıcaklığının üzerinde sabit bir sıcaklıkta tutulan iki sensor elemanına sahiptir. Gaz sensordan geçtiğinde, ısı gaza sifonlarınken sabit diferansiyel sıcaklığı korumak için gereken enerji, kütle akış hızıyla orantılıdır.

Su ve Atık su Endüstrisinde Gaz Akışı Ölçümü

Havalandırma, yakma ve kojenerasyonun çok önemli roller oynadığı su ve atık su endüstrisinin taleplerini karşılamak üzere tasarlanmıştır.

Ana hava çıkışına  ve her bir besleme hattına kurarak havalandırma üfleyici sistemlerinizi optimize edin, işletme maliyetlerinden tasarruf edin. Son derece hassastır ve inanılmaz ölçüm aralığın sahiptir. Üfleyicilerin değişken hızlı olduğu modern sistemler için mükemmeldir.

Havalandırmalı kum giderme sistemlerinde  kurulumu, arıtma tesisinde görülen değişken giriş koşulları için hava besleme işleminizi doğru ayarlamanıza olanak tanır. İnanılmaz ölçüm aralığı  minimum ila maksimum atık su hacimlerinde doğru ölçüm sağlar.

Anaerobik çürütme veya biyogaz sistemleriniz için gaz çıkışını ölçmek için doğru çözümdür. Diğer gaz sayaçları türlerine kıyasla en iyi düşük akış performansına sahiptir. Her zaman bir ölçüm yapmanızı ve çıktıyı izlemek için çevresel düzenlemeleri karşılayabilmenizi sağlar. Yerleşik MDot™ GasSelect özelliği, yeniden kalibrasyon için geri gönderilmek üzere sayacı çıkarmak zorunda kalmadan, prosesinizdeki değişiklikleri ayarlamak için metan ve CO2 gazı bileşiminizi değiştirmenize olanak tanır. Prosesinizi asla durdurmak zorunda kalmayacaksınız veya gaz bileşimi nedeniyle yanlışlıklar hakkında endişelenmeyeceksiniz.

Dünya daha yenilenebilir ve sürdürülebilir enerjiye doğru ilerlerken, su ve atık su arıtma tesislerinde kurulan kojenerasyon güç sistemlerini sıklıkla görüyoruz. Bu kojenerasyon sistemleri, atık su pazarına yedek güç sağlar veya enerji maliyetlerini azaltmak için yeşil/biyoenerji üretir. Çürütücü gaz veya biyogaz çıkışı genellikle kazanları ve sıcak su ısıtıcılarını ateşlemek, pompaları ve üfleyicileri çalıştırmak için elektrik üretmek veya şebekeye geri satmak için elektrik üretmek için kullanılır. Metan ve diğer biyogazların doğru ve güvenilir akış izlemesini sağlar. Üretilen çürütücü  gazı düşük olduğunda kojenerasyon sistemlerini beslemek için metan kullanılıyorsa, bu sistemleri doğru bir şekilde ölçmek için kullanılabilir. Son olarak, metan, CO2’ye kıyasla önemli bir sera gazı olduğundan, tesisinizde kojenerasyon kullanılmıyorsa, düzenleyici kurumlara rapor vermek üzere ne kadar gazın yakıldığını doğru bir şekilde izlemek için kullanabilirsiniz

Kütle Akışı

MDot™, yalnızca hacimsel akış hızını ölçen diğer gaz akış ölçer teknolojilerine göre bir avantaj olarak kütle akışını ölçer. Sıcaklık ve basınç bilinmediğinden ve ayrı ayrı ölçülmeleri gerektiğinden hacimsel akış eksiktir. İlave olarak veya  basınç ölçümü gerektirmeden  gaz akışının Kütle birimlerinde (kg/sa, lb/sa), standart hacimsel akış hızı birimlerinde (SCFM, SLPM) veya normal birimlerde (NM3/s, NLPM) ölçümü sağlar. Ölçüm aralığı oranları  Termal Kütle teknolojisi ile belirgin şekilde daha iyidir 100:1 tipik ve 1000:1  Bunun anlamı gaz akışınız ne kadar değişirse değişsin siz daima ölçüm cihazınız ile yüksek hassasiyette ölçümler yapacaksınız,

Yerleşik 2 satır x 16 karakter arkadan aydınlatmalı LCD ekran, akış hızını, toplam akışı, geçen süreyi, proses gazı sıcaklığını ve alarmları gösterir. Bir USB bağlantı noktası ve akış ölçer okumalarını görüntüleyen ve akış ölçer yapılandırmasına izin veren ücretsiz bir Pulsar Ölçüm PC tabanlı yazılım programı ile akış okumalarınızı ve akış ölçer kurulumunuzu almak hiç bu kadar kolay olmamıştı!

• Havalandırma Tankları
• Çürütücü ve Biyogaz İzleme
• Hava Enjeksiyonu
• Kojenerasyon Sistemleri
• Doğal Gaz Takviyesi ve Alt Ölçümü

Physical Specifications
Spec: Description:

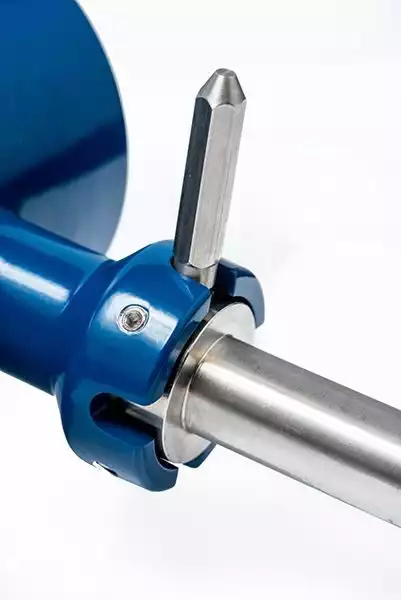

Probe Diameter: 3/4 inch
Sensor Material: 316 stainless steel
Enclosure: NEMA 4X (IP67), aluminum, dual 3/4 inch FNPT conduit entries
Performance Specifications
Flow Accuracy: Air: ±1% of reading ±0.2% of full scale



Other gases: ±1.5% of reading ±0.5% of full scale

Accuracy specification applies to customer's selected flow range

Unobstructed Pipe Requirement: Insertion: 15 diameters upstream, 5 diameters downstream
Inline: 8 diameters upstream, 4 diameters downstream
Flow Repeatability: ±0.2% of full scale
Flow Response Time: 0.8 seconds (one time constant)
Temperature Accuracy: ±0.6° C (±1° F)
Calibration: Factory calibration to NIST-traceable standards
MDot Max Cal: In-situ, operator initiated calibration validation
