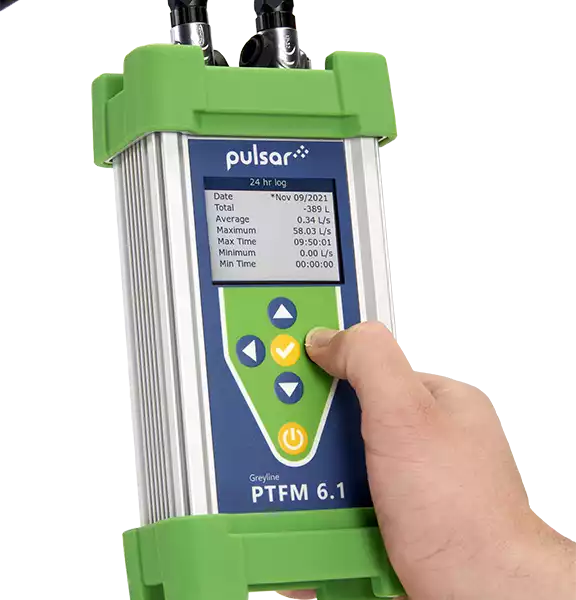

Portatif Ultrasonik Debimetre PTFM 6.1
Endüstriyel ortamlarda zorlu akış uygulamaları için tasarlanmıştır. Montajı kolaydır.
Su, kimyasallar ve yağlar gibi temiz sıvıların borunun dışından akışını ölçmek için kullanılır.
Çeşitli boru boyutları ve malzemeleri için birden fazla sensör tipi mevcuttur.
Portatif Ultrasonik Debimetre PTFM 6.1:
İster daha önce yapmadığınız bir akış ölçümünü yapmaya , isterse mevcut sisteminizin düzgün performans gösterdiğini kanıtlamaya ihtiyacınız olsun. PTFM 6.1 Portatif Zaman Geçişli Debimetre, Sahada, zorlu endüstriyel ortamlarda minimum kurulum zorluğu ve maliyeti ile invazif olmayan doğru akış ölçümü sağlayarak yardımcı olmak için buradadır.
Yeni ve daha güçlü sinyal işleme donanımı, sağlam IP67 tasarımı ve çok çeşitli boru boyutları ve malzemeleri için optimize edilmiş üç adet değiştirilebilir, invaziv olmayan dönüştürücü boyutuyla PTFM 6.1, kısa veya uzun süreli kullanım için doğru seçimdir.
Kullanıcı Dostu ve Güçlü
Kurulum basittir. PTFM 6.1’i uygulama parametrelerinizle yapılandırmak, prosesinizi kesintiye uğratmadan Transduser leri monte etmek ve akışı ölçmeye başlamak yalnızca birkaç dakika sürer.
Çok çeşitli boru boyutları ve malzemeleri için optimize edilmiş üç Transduser seti vardır. Daha da güçlü sinyal işleme donanımı,
standart fabrika kalibrasyonu ve sezgisel ekran üstü tanılamalar ölçümlerinizin doğruluğu ve güvenilirliği konusunda maksimum güven sağlar. Ultrasonik dönüştürücüleri karbon çelik, paslanmaz çelik, sünek demir, dökme demir, PVC, PVDF, fiberglas, bakır, pirinç, alüminyum dahil metal veya plastik boruların ve epoksi, kauçuk ve Teflon yapıştırma iç kaplamalı boruların dışına monte edin.
Mücadeleye Kadar
Hiçbir uygulama birbirinin aynısı değildir. Bu nedenle, bunların hepsinin üstesinden gelebilecek bir ürüne ihtiyacınız vardır. Sağlam IP67 tasarımı vardır. Güçlü sinyal işlemesine sahiptir. Kolayca değiştirilebilir dönüştürücülerimiz ve dahili veri kaydedici kullanıcı dostu ara yüzümüzle PTFM 6.1, karşılaştığınız çeşitli zorlu kurulum ortamları ve uygulamalar için hazırdır.
Geleceğe Hazır
Atığı azaltmak için tasarlanan ve geleceğin belirsiz gereksinimlerine hazır olan entegre USB-C bağlantı noktası, PTFM 6.1’in ölçüm cihazının tamamını değiştirmeye gerek kalmadan giriş ve çıkış kapasitesini sorunsuz bir şekilde genişletmesine olanak tanır. Gelecekteki akış ölçümü ihtiyaçlarınız ne olursa olsun, sizi en kolay yükseltme yoluyla desteklemeye hazır olacağız.
• Arıtılmış su
• Ham su
• Soğutma suyu
• Kimyasallar
• Hidrolik yağ
• Demineralize su
• Su/Glikol Solüsyonları
• Dizel ve Fuel Oil
İşletme parametreleri: Tipik olarak %2'den daha az katı veya kabarcık konsantrasyonuna sahip, tam dolu borulardaki temiz sıvılar içindir. Ayrıca düşük katı konsantrasyonlu atık su veya çamur akış uygulamaları içinde uygundur.
Yapılandırma: İngilizce, Fransızca ve İspanyolca menü dili seçimine sahip yerleşik 5 düğmeli tuş takımı arayüzü
Elektronik Muhafaza: Sensör kabloları bağlandığında IP67. Dönüştürücü kabloları bağlı olmadığında IP65. Alt -üst koruyucu silikon kapaklı, Alüminyum muhafaza
Akış Hızı Aralığı: ±0,03 m/s - 12,2 m/s (±0,1 - 40 ft/s)
Doğruluk: • Okumanın ±%1'i veya ±0,0046 m/sn (+/- 0,015 ft/sn), hangisi daha büyükse • Tekrarlanabilirlik ve Doğrusallık: ±%0,25
Güç Girişi: • 15 saate kadar sürekli çalışma için dahili şarj edilebilir lityum polimer pil
• 100-240V AC, 50-60Hz, 0,6A girişli USB-C şarj cihazına ; ve 5.0V DC, 3A, 15W çıkış
Ekran: Renkli TFT LCD ekran, IPS tipi, 2,8” ekran boyutu, 320 x 240 çözünürlük, 500 NITS parlaklık, süper geniş görüş
Çıkışlar: Kayıt dosyaları, günlük kayıt dosyaları, parametre ayar dosyaları ve USB-C flash sürücü aracılığıyla dalga biçimi yakalama dosyaları (dahil)
Veri Kaydedici: 12 milyon nokta kapasitesi, hız veya debi için yapılandırılabilir, tarih ve saat damgalı, formatlarda Greyline logger yazılımı (LG2) için veya CSV mevcut zamanaralıkları için yapılandırılabilir (10 sn, 30 sn, 1 dk, 2 dk, 5 dk, 10 dk, 15 dk, 30 dk ve 1 saatlik )
PC Yazılımı: Windows için Ücretsiz Greyline Logger Yazılımı. Verilerin görüntülenmesi, işlenmesi, analizi ve dışa aktarılması için.
Çalışma sıcaklığı. (Elektronik): -20 °C ila +60 °C (-5 °F ila +140 °F)
Taşıma Çantası: IP67, koruyucu kalıplı köpüklü, tüm dönüştürücü boyutları ve kurulum donanımı için
Dil Seçimi: İngilizce, Fransızca, İspanyolca
Onaylar: CE
Yaklaşık Nakliye Ağırlığı: 5,5 kg (12 lb)TRANSDUCER SPECIFICATIONS
Pipe Diameter, Nominal: SE16A: Recommended for 15 mm to 50 mm (0.5 in to 2 in); Suitable for 50 mm to 150 mm (2 in to 6 in)
SE16B: Recommended for 50 mm to 250 mm (2 in to 10 in); Suitable for 250 mm to 1,200 mm (10 in to 48 in)
SE16C: Recommended for 300 mm to 1,200 mm (12 in to 48 in); Suitable for 100 mm to 300 mm (4 in to 12 in)
Pipe Materials: Any metal or plastic sonic conducting material including carbon steel, stainless steel, ductile iron, concrete-lined ductile iron, cast iron, PVC, HDPE, PVDF, fi berglass, copper, brass, aluminum, and pipes with bonded liners including epoxy, rubber, and Teflon
Flow Velocity: ±0.03 m/s to 12.2 m/s (±0.1 ft/s to 40 ft/s) typical
Operating Frequency: SE16A: 2.56 MHz SE16B: 1.28 MHz SE16C: 640 kHz
Operating Temperature: -40 °C to +150 °C (-40 °F to +300 °F)
TransducerMounting Kit: SE16A: Includes stainless steel track with pipe clamps, built-in ruler, and coupling compound.
SE16B: Includes set of stainless steel transducer brackets, clamps, alignment bar, and coupling compound.
SE16C: Includes set of stainless steel transducer brackets, clamps, alignment bar with built-in ruler, and coupling compound.
Transducer Cable: 1 pair, triaxial, 3.4 m (12 ft) with waterproof plug & socket connector for electronics, and BNC connector with seal jacket for transducers
Ingress Protection: IP65 with seal jackets installed. IP67 when installed with Super Lube synthetic grease inside BNC connectors and seal jackets.
