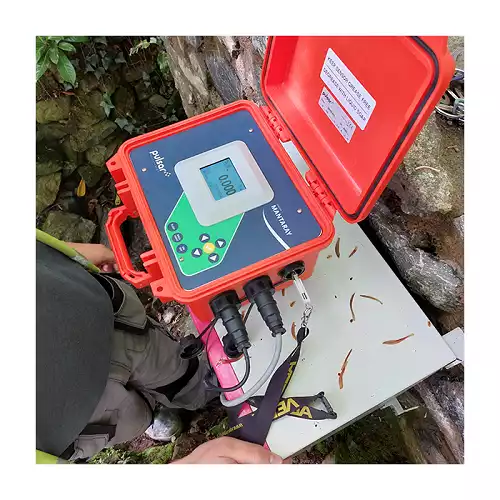

Portatif Açık Kanal Debimetresi MantaRay

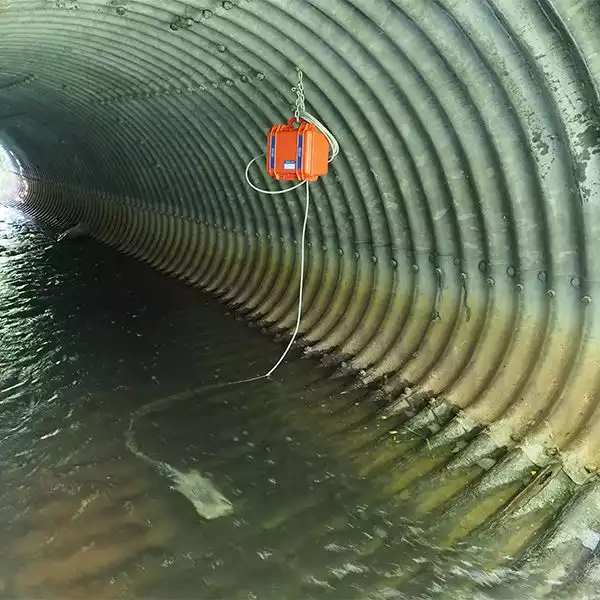

Mantaray Ultrasonik sensor kullanarak açık kanallarda ksımi dolu borularda ve aşırı yüklü borularda akışı ölçer. Sel Suyu, Kanalizasyon, Endüstriyel Atık, Sulama Suyu, ve doğal Akıntıların izlenmesi için dizayn edilmiştir.Mantaray debiyi gösterir, toplar, kaydeder ve numune alma cihazlarına, SCADA ve telemetri sistemlerine bağlanır.
Portatif Açık Kanal Debimetresi MantaRay:
Portatif Açık Kanal Debimetresi Mantaray Ultrasonik sensor kullanarak açık kanallarda kısmi dolu borularda ve aşırı yüklü borularda akışı ölçer. Sel Suyu, Kanalizasyon, Endüstriyel Atık, Sulama Suyu, ve doğal Akıntıların izlenmesi için dizayn edilmiştir.Mantaray debiyi gösterir, toplar, kaydeder ve numune alma cihazlarına, SCADA ve telemetri sistemlerine bağlanır.
General Specifications
- Kanal tipleri: Dairesel Boru, Dikdörtgen, Trepozoid, Yumurta, veya özel Kanallar
- Elektronik Gövde: Su ve hava geçirmez, Toza karşı korumalı (IP 67) polikarbonat
- Çalışma sıcaklığı ( Elektronik): -5… 140°F (-20… 60°C)
- Hassasiyet: Seviye: ±0.25% Çalışma aralığının . Hız: ±2% okunan değerin veya 1 mm (0.04”), Tekrarlanabilirlik ve Lineerlik: ±0.1%
- Gösterge: Beyaz, Arka aydınlatmalı Matris – Debiyi, Toplam akışı, Röle durumlarını, Çalışma modunu ve Kalibrasyon menüsünü gösterir
- Programlama: Dahili 5 tuş , İngilizce, Fransızca veya İspanyolca dil seçimi ile
- Pil: Dahili şarj edilebilir NiMH, 12VDC, 10,000 mAh
- Pil şarj cihazı: 4.2A (70W Max), 100-240VAC 50/60Hz UL ve CE kayıtlı
- Çıkışlar/Haberleşmeler: 4-20mA, 500 ohm 5 veya 0-5VDC (100 mA) menü seçimi ile, 2 katı hal 40V AC/DC max., 250mA Röleleler ; Akış, ve/veya Seviye Alarmı, Akış olaransal puls (numune alma cihaz, toplayıcı) olarak programlanabilir
- Tesisat Kutusu:Şarj cihazı girişi, Harici pil girişi, 2 röle, 4-20mA (0-5V)
- Elektriksel Dalgalanma Koruması: Sensor, 4-20mA ve AC Güç girişi
- Veri Kaydedici/Data Logger: Programlanabilir 2-milyon veri kapasiteli, Zaman ve Tarih etiketli Toplam, Ortalama, Minimum, Maksimum oluşum zamanı formatlı Raporlama. Flash bellek için USB çıkış içerir
- Kayıt aralıkları: programlabilir 10, 30 Sn., 1, 2, 5, 10, 15, 30, 60 dakika
- Yazılım: Windows için Greyline Logger . Grafik ve veri tablosu olarak gösterim, Serviye / Hız dan Debiye dönüşüm, verilerin Excel’e aktarılması , Grafiklerin dıaşarı aktarımı
- Yaklaşık yükleme ağırlığı: 15 lbs. ( 6.8 kg)

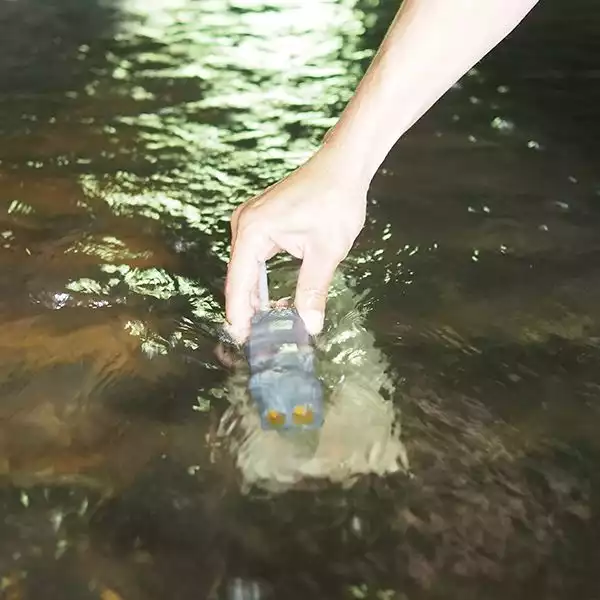

QZ Sensor
- Hız Ölçüm Aralığı: 0.1…20 ft/sn.(0.03…6.2 m/sn.) ve ters akış -5 ft/sn (-1.5 m/sn.)
- Hız Ölçüm Aralığı: Minimum su seviyesi: 1 inch (25.4 mm). Maksimum su seviyesi: 15 ft. (4.57 m)
- Çalışma sıcaklığı: 5 to 150°F (-15 to 65°C)
- Malzemeler: PVC, Epoksi reçine , poliüretan
- Sensor kablosu: 25 ft. (7.6 m) daldırılabilir poliüretan ceketli, Ekranlı, 3 lü koaksiyel
- Sensor Montajı: MB-QZ paslanmaz çelik montaj braketi ile
- Sıcaklık kompanzasyonu: Sürekli, otomatik
Opsiyonlar
- Sensor kablosu : Ekranlı 50 ft. (15 m) Daldırılabilir, poliüretan ceketli ve su geçirmez bağlantılı
- Sensör montaj bantları: 6”…. 72” (150… 1800 mm) çaplı borular için paslanmaz çelik malzemeden
- Kanalizasyon debisi izleme ve Raporlama
- Endüstriyel Atık Su
- Sel Suyu izlenmesi
- Doğal Akıntılar
- Sulama Suyu
