Fark Seviye Transmitteri DLT2.0
- Basit 5-tuşla Kalibrasyon
- Üç Adet 4-20mA Analog Çıkış
- İki Adet Kontrol Rölesi
- Seviye ve Savak Kalibrasyonu
- Izgara Öncesi ve Izgara Sonrası Seviyeleri Görüntüler
- Açık Kanalda Akışı Ölçer

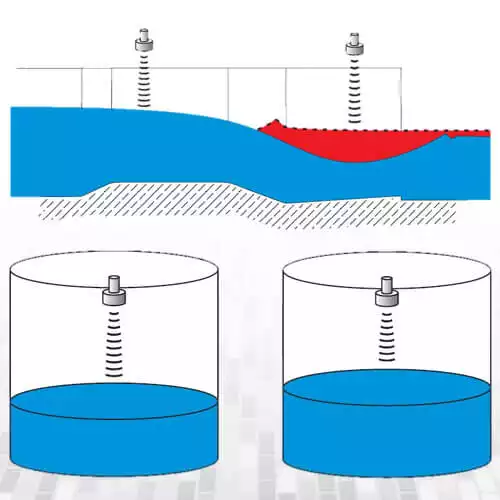

- Parshall Savak Batışını Gözlemler
DLT 2.0 atık su arıtma tesislerinde, pompa istasyonlarında ve birleşik kanalizasyon sistemlerinde ızgara seviye kontrolü için en kolay çözümdür. Cihaz seviye ölçmek için iki adet temassız ultrasonik sensör içerir. DLT 2.0 kanalın üzerine, ızgaranın öncesi ve sonrasına konumlandırılmış sensörler ile fark seviyesini gösterir ve iletir.
- Basit 5-tuşla Kalibrasyon
- Üç Adet 4-20mA Analog Çıkış
- İki Adet Kontrol Rölesi
- Seviye ve Savak Kalibrasyonu
- Izgara Öncesi ve Izgara Sonrası Seviyeleri Görüntüler
- Açık Kanalda Akışı Ölçer
- Parshall Savak Batışını Gözlemler

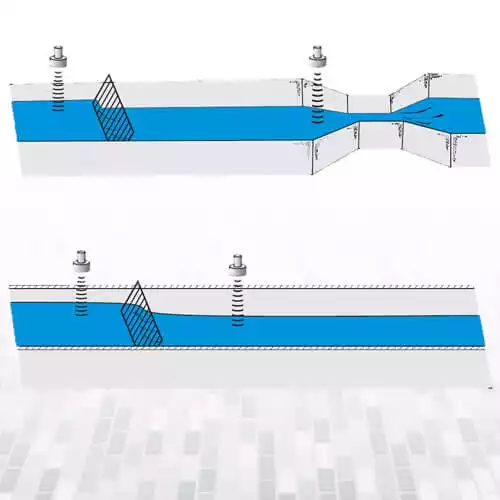

Çok Yönlü, Kolay Kullanım; Sürekli seviyeyi gözlemlemek, iletmek ve kontrol etmek için Sensörleri (veya her bir sensörü) demir çubuklu ızgaranın iki tarafına da monte edin. Izgara taraklarını ön ayarlı seviyelerde otomatik olarak harekete geçirmek için dahili kontrol rölelerini veya 4-20mA analog çıkışları kullanın.
Tek bir Cihaz Üç Cihazın İşini Yapar; DLT 2.0 atık su arıtma tesislerinde, pompa istasyonlarında ve birleşik kanalizasyon sistemlerinde ızgara seviye kontrolü için kolay çözümdür. Cihaz seviye ölçmek için iki adet temassız ultrasonik sensör içerir. DLT 2.0 kanalın üzerine, ızgaranın öncesi ve sonrasına konumlandırılmış sensörlerle fark seviyesini gösterir ve iletir. Izgara sonrası konumlandırılmış sensör, açık kanal akışını ölçmek ve toplamını almak için savak veya bentin üzerine de monte edilebilir. Üç adet 4-20mA analog çıkışlar, ızgara öncesi ve sonrası seviyeyi (veya akışı) ve fark seviyesini iletmek için yapılandırılmıştır. Dahili röleler seviye kontrolü, fark seviyesi kontrolü veya açık kanal akışı için kalibre edilebilir.
- Izgaralı Açık Kanallar
- Savaklar
- Tanklar
- Muhafaza: Şeffaf, kırılmaz kapaklı polikarbonat , su ve toz geçirmez NEMA4X (IP 66)
- Hassasiyet : Ölçüm aralığının % ±0.25’i veya 2mm (hangisi büyükse) Kararlılık ve Lineerlik: % ±0.1
- Gösterge: Beyaz, arkadan aydınlatmalı matris – ızgara öncesi, ızgara sonrası ve fark seviyeyi, açık kanal akışı ve toplayıcıyı, röle durumlarını, işletme modu ve kalibrasyon menüsünü gösterir.
- Programlama: İngilizce, Fransızca veya İspanyolca dil seçimli dahili 5-tuşlu kalibratör Besleme: 100-240VAC, 50-60Hz (Opsiyonlara bakın), maksimum 3 Watt (standart özelliklerle)
- Çıkışlar: Üç adet izoleli 4-20mA ızgara öncesi ve sonrası seviyeyi (veya açık kanal akışı), fark seviyesi, 1000 ohm maksimum yük.
- Kontrol Röleleri: 2 adet, 5 amp SPDT, seviye , fark seviye kontrolü, veya akış oransal puls için programlanabilir
- Elektriksel Dalgalanma Koruması: Sensör, 4-20mA ve AC besleme
- İşletim Sıcaklığı (elektronik devre): -20°C…..+60°C
- Yaklaşık Nakliye Ağırlığı : 6.8 kg
Sensör Özellikleri İki Adet PZ15 Ultrasonik Sensör İçerir
- Maksimum Ölçüm Aralığı: Standart PZ15 sensör ile 4.57 m
- Ölü Bant Mesafesi: Programlanabilir, minimum 203.2 mm
- Yayınım Açısı: 8°
- Çalışma Frekansı: 92 KHz
- Malzeme: PVC
- Çalışma Sıcaklığı: -40°….+ 65°C
- Sıcaklık Kompensasyonu: Değişen sıcaklıklarda yüksek hassasiyet için seviye sensörü içinde bulunan sıcaklık probu
- Sensör Kablosu: Standart uzunluk 7.6m, RG62AU koaksiyel (Opsiyonlara Bakın)
Opsiyonlar
- Sensörler: 10 m ölçme aralığı / Kendinden Güvenlikli modeller
- Sensör Kablosu: RG62AU koaksiyel , sensörden bağlantılı 30 m veya 15 m yekpare, bağlantı uçlarıyla, su geçirmez NEMA4 çelikten, klemensli bağlantı kutusu ile 150 metreye kadar uzatılabilir.
- Besleme: 9 – 32 VDC
- Ekstra Kontrol Röleleri: 4 ilave (toplamda 6), 5 amp SPDT
- Data Logger: USB çıkışlı ve Windows yazılımı ile 2 milyon kayıt kapasiteli logger – 3 kanallı kayıt tutma (A&B sensörleri ile Fark seviye veya Açık Kanal da akış)
- Muhafaza Isıtıcısı: Termostatik kontrollü, 0°C altındaki sıcaklıklar için tavsiye edilir.
- Kendinden Güvenlikli Bariyer: Tehlikeli sahalarda, sensör montajı için Class I,II,III, Div. I,II, Groups C,D,E,F,G
- Sensör Montaj Standı: Ayarlanabilir, galvanizli çelik boru, flanşlar, bağlantı parçaları ve donanım içerir
- Güneşe karşı koruma: Saha montajlarında sensör ve elektronik kısım muhafazası güneş ışınlarına karşı korumalıdır.
