Doppler Debimetre DFM 6.1

• Arıtılmamış Kanalizasyon Suyu
• Arıtılmış Atık Su
• Viskoz Sıvılar
• Kimyasallar ve Asitler
• Çamur ve Çamurlu Sular
• Çözücüler
• Kağıt Hamuru
• Gıda Ürünleri
• Madeni Yağlar
• Ham Petrol
• Soğutma Suyu

Bu spesifikasyon, Greyline Instruments Inc., Largo, Florida / Long Sault, Ontario tarafından üretilen kelepçeli, ultrasonik Doppler akış ölçeri kapsar. Sayaç, müdahalesiz hız veya akış ölçümü, yön göstergesi ve dolu bir borudaki akış hızının iletilmesini sağlayacaktır.

A. PERFORMANS ÖZELLİKLERİ

Debi ölçer, karbon çeliği, paslanmaz çelik, sünek demir, çimento kaplı sünek demir, bakır, FRP, PVC veya ABS dahil ancak bunlarla sınırlı olmamak üzere, ses ileten herhangi bir bitişik boru malzemesinin üzerine harici olarak monte edilen tek kafalı bir akış sensörüyle çalışacaktır. 1/2" ila 180" (12,5 mm ila 4,5 m) ID arası boru.
Okumanın ±%2 doğruluğuyla +0,1 ila +40 ft/sn ve -0,1 ila -40 ft/sn (+0,03 ila +12,2 m/sn ve -0,03 ila -12,2 m/sn) arasındaki akış hızlarını ölçün ve gösterin veya 100 mikron veya daha büyük parçacıklar veya gazlar içeren ve minimum konsantrasyonları 75 ppm olan sıvılarda ±0,1 ft/sn (hangisi daha büyükse).

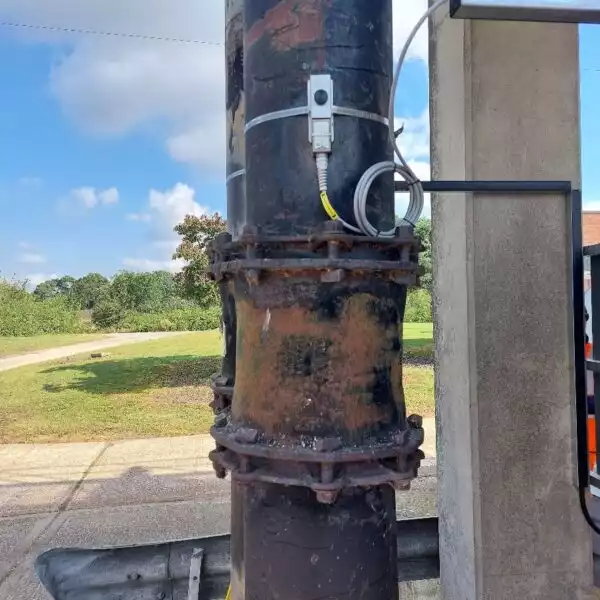

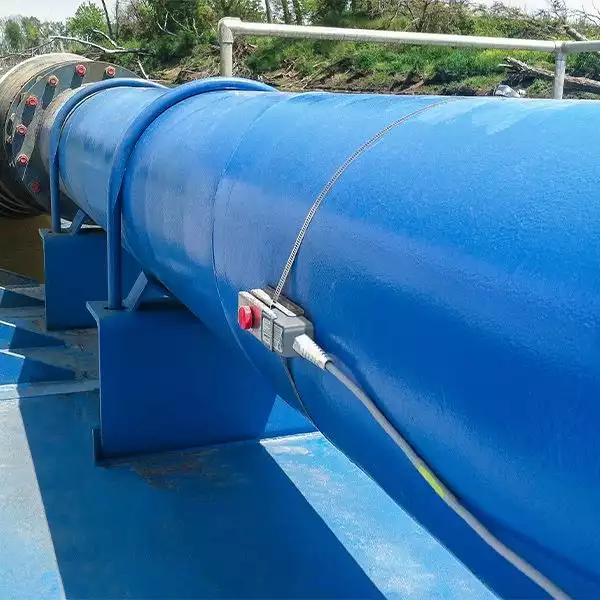

B. DÖNÜŞTÜRÜCÜ (AKIŞ SENSÖRÜ)

Akış sensörü paslanmaz çelik gövde içerisinde tek kafalı, ultrasonik olacaktır. Akışı kesmeden borunun dışına monte edilecektir. Sensör -40°F ila 300°F (-40°C ila 150°C) arasındaki sıcaklıklarda sürekli çalışma kapasitesine sahip olacak ve 10 psi'ye kadar kazara batma basınçlarına dayanabilecektir. Üreticinin önerdiği bağlantı bileşiği ve paslanmaz çelik montaj kelepçesi dahil edilecektir.
25 ft (7,6 m) sensör kablosu, korumalı koaksiyel çift içerecektir.
Operatör ayarı gerektirmeden sensör kablosunu 500 ft'e (152 m) kadar uzatabilecektir.
Transformatör izole edilecek ve kendinden güvenlik gereksinimlerini karşılayacak şekilde tasarlanacaktır. Maksimum endüstriyel gürültü reddi için tasarlanacak ve CE testine tabi tutulacaktır.
Sensör, Sınıf I, Bölüm 2, Grup A, B, C ve D konumları için yanıcı olmayan olarak derecelendirilecektir.

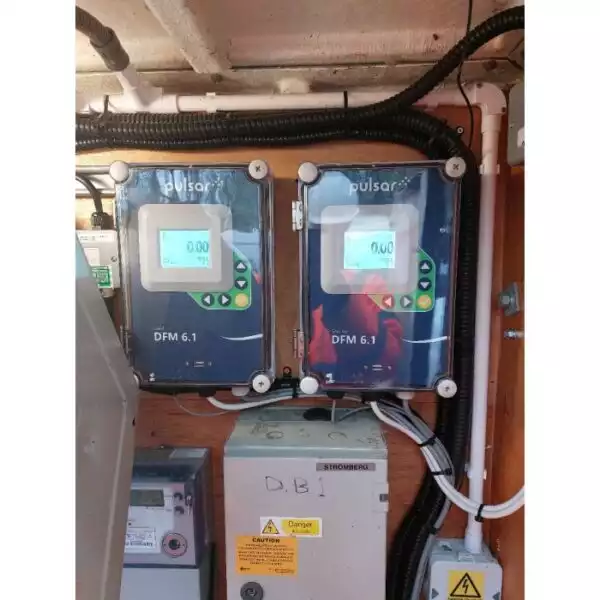

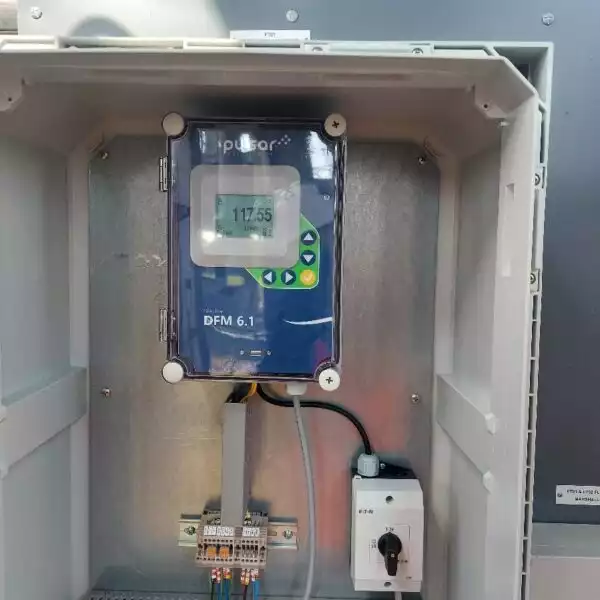

C. VERİCİ

Verici göstergesi, duvara montaja uygun, contalı, kırılmaz pencereli, su geçirmez ve toz geçirmez NEMA4X (IP 66) polyester ve polikarbonat muhafaza içine yerleştirilecektir.
Akış ölçerin elektronikleri -10°F ila 140°F (-23°C ila 60°C) arasındaki sıcaklıklarda çalışacak şekilde tasarlanacaktır. Elektronik devreler aynı model numarasına sahip diğer debimetrelerle değiştirilebilir. Verici devresi ve kalibrasyon frekans standardı kristal kontrollü olacaktır. Verici, 10 VA'dan daha az güç gerektiren 100-240VAC 50/60Hz ile çalıştırılacaktır.
Verici, bir menü sisteminden görsel komutlar aracılığıyla parametrelerin operatör tarafından seçildiği yerleşik 5 Tuşlu bir programlama sistemi içerecektir. Parametre kodları veya harici kalibratörlerle programlama gerektiren sistemler kabul edilmeyecektir.
4-20mA çıkışı, programlanabilir sıfır ve tam ölçekli ofsetlerle orantılı ve izole edilmiş akışa sahip olacaktır. Maksimum dirençli yük 1000 ohm olacaktır.
Elektrik parazitini filtrelemek için gürültü bastırma devresi içerecek ve CE sertifikası, Avrupa Direktifi 2014/30/EU için endüstriyel gürültü bağışıklığı açısından test edilecektir.
UL/CSA/EN 61010-1 sertifikasına sahip olacaktır.
Kullanıcı tarafından seçilen mühendislik birimlerindeki akış hızını ve toplamı, röle durumlarını ve sinyal gücü gibi önemli teşhisleri gösteren beyaz, arkadan aydınlatmalı matris LCD ekrana sahiptir.
5 amper değerinde 2 adet SPDT kontrol rölesine sahip olun. Röleler, akış oransal darbe çıkışı için veya ayrı AÇIK/KAPALI ayar noktalarına sahip akış hızı alarmları olarak programlanabilir olacaktır.
İleri ve geri akışı görüntüleyecek ve toplayacaktır.
Flaş sürücüye veya yığın depolama cihazına USB çıkışı ile yerleşik 26 milyon noktalı veri kaydediciye sahip olun. Çizim ve dışa aktarma için Windows yazılımını içerir.
Elektronik modüler olacak ve takılabilir devre kartları sayesinde sahada değiştirilebilir olacaktır. Cihaz, sahada kurulu seçenekler için yazılım menülerini otomatik olarak algılayacak ve yükleyecektir.
D. GEREKLİ OLARAK ŞARTNAMEYE EKLENECEK EK ÖZELLİKLER:

Sensör, Sınıf I, Grup C, D'ye göre kendinden güvenli olarak derecelendirilecektir; Sınıf II, Gruplar E,F,G; Kendinden Güvenlik Bariyerli Sınıf III.
Sensör kablosu 50 ft (15m) uzunluğunda korumalı koaksiyel çift olacaktır.
Sensör kablosu 100 ft (30 m) uzunlukta, korumalı koaksiyel çift olacaktır.
Mekanik koruma için kablo kanalına bir Sensör Kablo Bağlantı Kutusu ve toplam 500 ft (152 m) uzunluğa kadar korumalı koaksiyel çift kablo monte edin.
Sıcaklığın -10°F'nin (-23°C) altında olduğu yerlerde yoğuşma koruması için termostatik olarak kontrol edilen, AC ile çalışan bir muhafaza ısıtıcısına sahip olun.
9-32VDC, maksimum 10 Watt güç girişine sahip olun.
Verici, akış hızı, toplam, önceki günün ortalama akış hızı, önceki gün hacim toplamı ve teşhis değerleri için seri iletişime sahip olacaktır. RS-485 veya HART (Otoyol Adreslenebilir Uzak Dönüştürücü) aracılığıyla Modbus® RTU arasında seçilebilen alan.
E. ÜRETİCİ

Cihaz, Greyline Instruments Inc. tarafından üretilen Model DFM 6.1 Doppler Akış Ölçer olacak ve malzeme ve işçilik hatalarına karşı bir yıl garantili olacaktır.
Başvurunuzda daha fazla bilgiye veya tavsiyeye ihtiyacınız varsa lütfen Aktek ile iletişime geçin.
