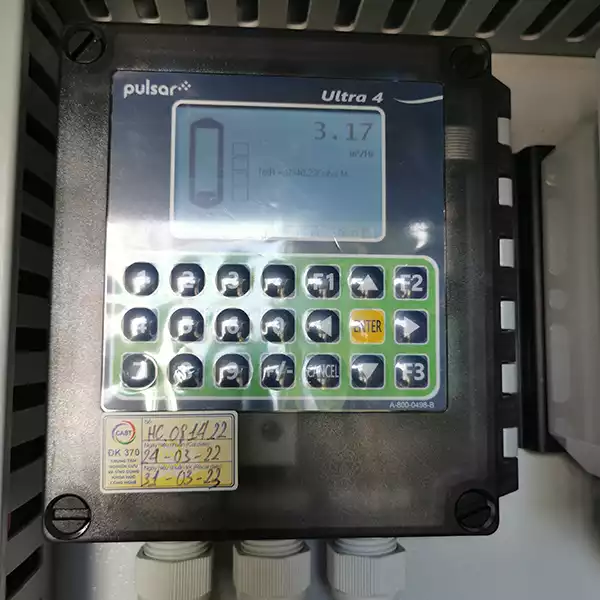

Açık Kanal Debimetresi Ultra 4

Ultrasonik, Seviye, Akış, Hacim ve Pompa Kontrolü

  • Standart tank şekillerinden veya kalibrasyon eğrilerinden yerleşik hacim hesaplamaları
  • 32 GB Micro SD Kart
  • Yankı profilleri ve seviye trend grafikleri dahili ekranda gösterilir
  • HART seçeneği
  • RS485 Modbus / Profibus seçeneği
  • Radar veya Ultrasonik ölçüm mümkün
  • Türe göre atanabilir 4 dahili röle

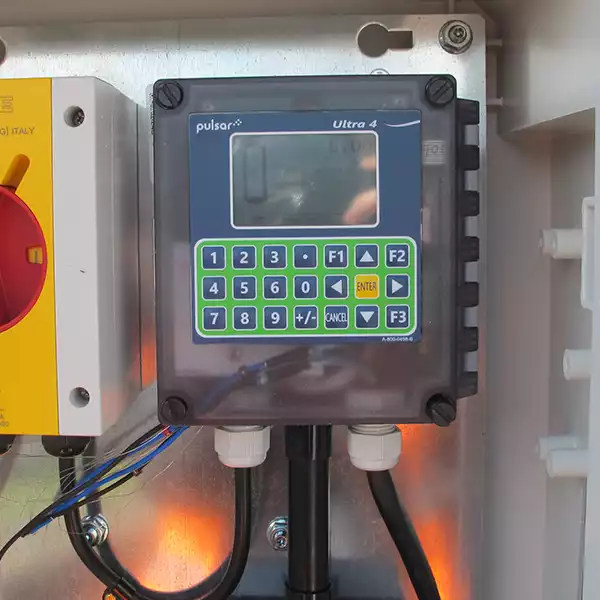

  • Duvar veya Pano Montajı
  • mA Çıkışı
  • Tek bir kompakt ünitede pompa kontrolü, akış ölçümü ve hacim  ölçme yeteneği
  • Hızlı kurulum özellikleri, parametrelerin kolay programlanmasına izin verir

Açık Kanal Debimetresi Ultra 4:

Kullanıcılara akış, akış ve hacim için yüksek düzeyde kapsamlı ve gelişmiş özellikler sunar.

Sıvılar ve katılar için uygun olan açık kanal debimetresi Ultra 4, yüksek / düşük seviye alarmlar ve / veya pompa açma / kapama kontrolü için türe göre atanabilen 4 röleye sahiptir.

Yeni çok işlevli ekran, kolay kurulum ve yapılandırmanın yanı sıra ekranda görüntülenebilen yankı profilleri ve trend grafikleri ile ekran üzerinde trend izlemeye olanak tanır. Denetleyici duvara veya ön panele monte edilebilir ve HART, Profibus ve Modbus dijital iletişim seçeneklerini içerir, yerleşik Micro SD kart genişletilmiş veri kaydı sağlar.

Ünite, standart tank şekillerine dayalı yerleşik hacim hesaplamalarının yanı sıra gelişmiş pompa kontrolü ve açık kanal akış ölçüm fonksiyonları içerir.

Genel Özellikler:

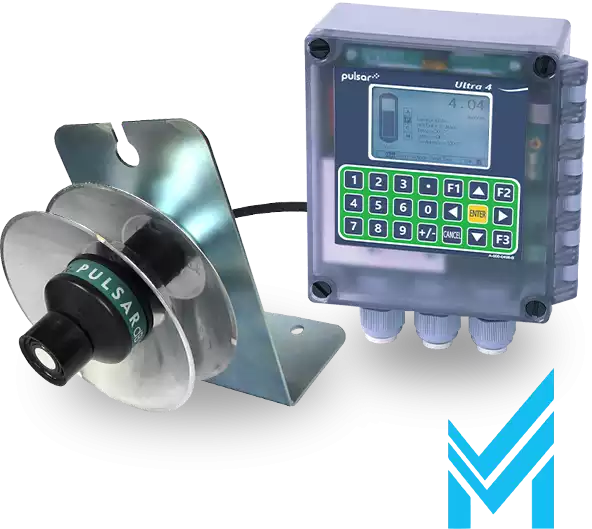

Ultrasonik veya radar temassız sensörlü, Seviye, Akış, Hacim ve Pompa Kontrolü

  • Standart tank şekillerinden veya kalibrasyon eğrilerinden yerleşik hacim hesaplamaları
  • 32 GB Micro SD Kart
  • Yankı profilleri ve seviye trend grafikleri dahili ekranda gösterilir
  • HART seçeneği
  • RS485 Modbus / Profibus seçeneği
  • Radar veya Ultrasonik ölçüm mümkün
  • Türe göre atanabilir 4 dahili röle
  • Duvar veya Pano Montajı
  • mA Çıkışı
  • Tek bir kompakt ünitede pompa kontrolü, akış ölçümü ve hacim  ölçme yeteneği
  • Hızlı kurulum özellikleri, parametrelerin kolay programlanmasına izin verir

Uygulama Alanları:
• Pompa Kontrolü
• Açık Kanal Akışı ve Seviyesi
• Kimyasal Dozlama
• IBC Tank Seviyesi
• Depolama Tankı Seviyeleri
• CSO ve Kanalizasyon Ağı İzleme

• Pompa Kontrolü
• Açık Kanal Akışı ve Seviyesi
• Kimyasal Dozlama
• IBC Tank Seviyesi
• Depolama Tankı Seviyeleri
• CSO ve Kanalizasyon Ağı İzleme

General Specifications
Spec: Description:
Weight: 700g (1.5 lbs)
Dimensions: Wall Mount: 150 mm x 130 mm x 63.5 mm (5.9 in x 5.1 in x 2.5 in)
Fascia Mount: 160 mm x 180 mm x 63 mm (6.3 in x 7.07 in x 2.5 in)
Enclosure Material/Description: Polycarbonate, flame resistant to UL94-V0
Cable Entry Detail: 3 x M20 glands
Transducer Cable Extensions: 3-core Screened
IP Rating: IP67/NEMA 4X for wall mount IP64 for fascia mount
Operating Temperature (Electronics): -20 ºC to +45 ºC (-4 ºF to +113 ºF)
Accuracy: 0.25% of the measured range or 6mm (whichever is greater) +/- 2 mm (0.079 in) for dBR16 mmWAVE RADAR
Resolution: 0.1% of the measured range or 2 mm (0.079 in); whichever is greater
Analog Output: Isolated floating output (to 150 V) of 4-20mA or 0-20mA into 1 kΩ; user-programmable and adjustable
Volt Free Contacts, Number, and Rating: 3 x SPCO isolated relays, rated at 5 A at 250 V AC and 1 Solid-state SPNO isolated relay, rated 30 V at 100 mA, suitable for pulse counter applications
Options
Option: Description:
Wall mount For permanent installations, Ultra 4 can be mounted to a nearby wall
Fascia mount For permanent installations, Ultra 4 can be fascia mounted for easy integration with panels
Communications RS485 Modbus (opto-isolated)
Profibus and Data Logging Option - V1 (opto-isolated)
HART Version 7 / mA Output (opto-isolated)
Adaptor Plates Adaptor plates available for easy replacements within panels

Approvals

  • CE Approval
  • UL Approval (pending)
  • MCERTS (pending)
  • IP67 Wall Mount
  • IP64 Fascia Mount
